АВС


                         « АППАРАТ ВИХРЕВОГО СЛОЯ »




    «АВС»  это, электротехническое устройство -  Программируемый генератор, вращающегося электромагнитного поля, высокой, удельной концентрации. В электро-магнитное поле, помещены ферромагнитные, рабочие тела - «Иглы», с заданными параметрами размера, веса, и химического состава.
В границах насыщенного, магнитного поля - «Рабочая зона», рабочие тела  формируют взвешенный, активный слой. Внешне, напоминающий вихрь – «Вихревой слой».

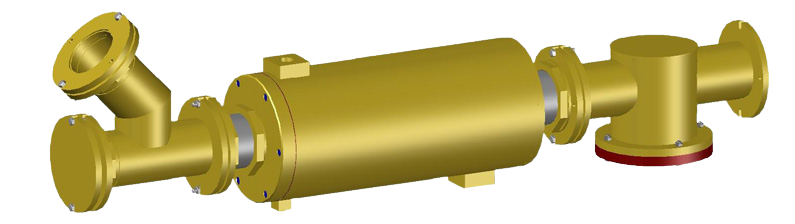

Сквозь Рабочую зону и Вихревой слой, проходит обрабатываемый материал. Вихревой слой  работает в вакуме, при давлении, в газообразной, жидкой средах. Гомогенного и гетерогенного состава. Аппарат вытянутой, целиндрической формы. Внутри проходная труба, заданного диаметра, в которой располагается рабочая зона.

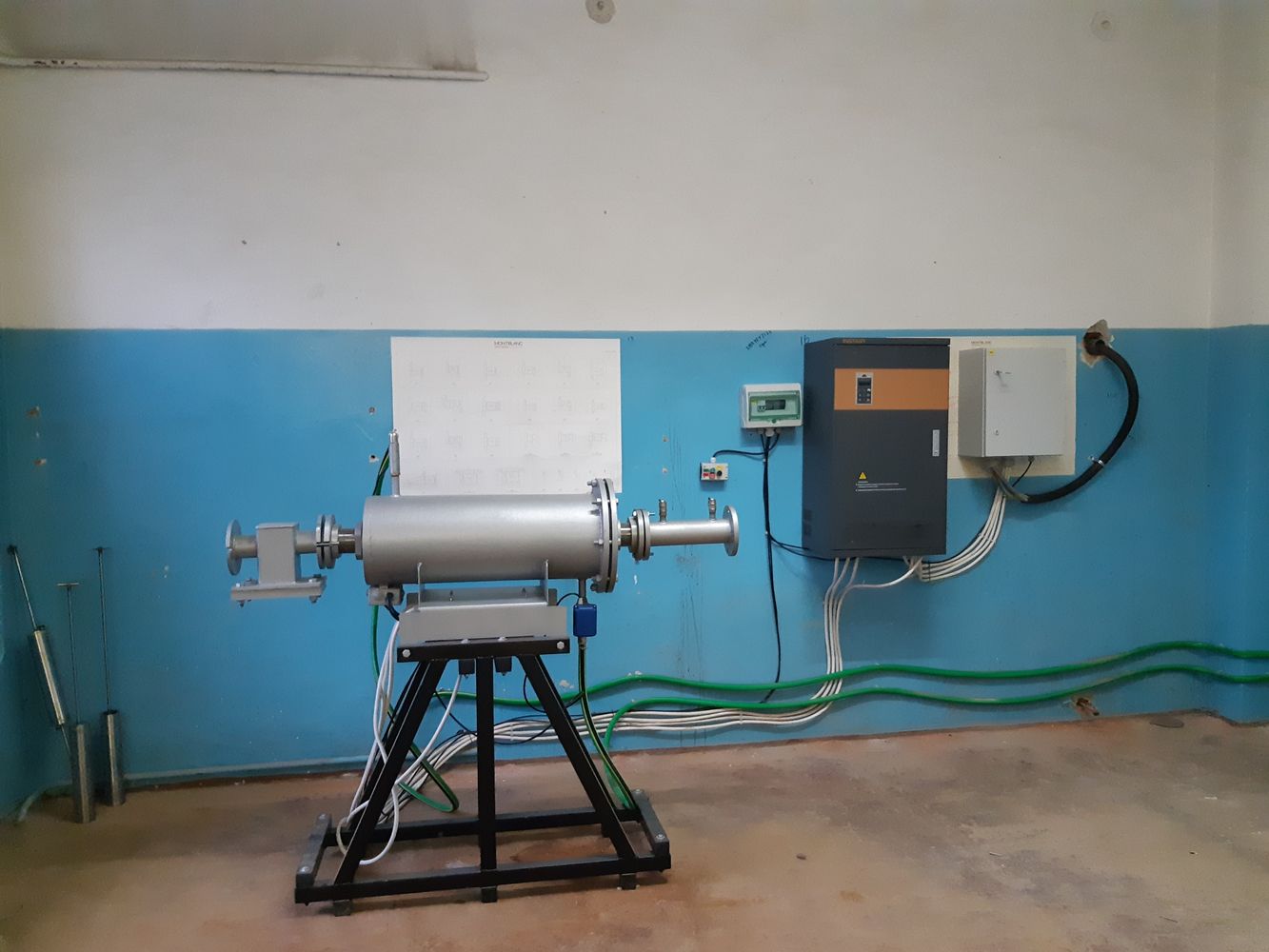

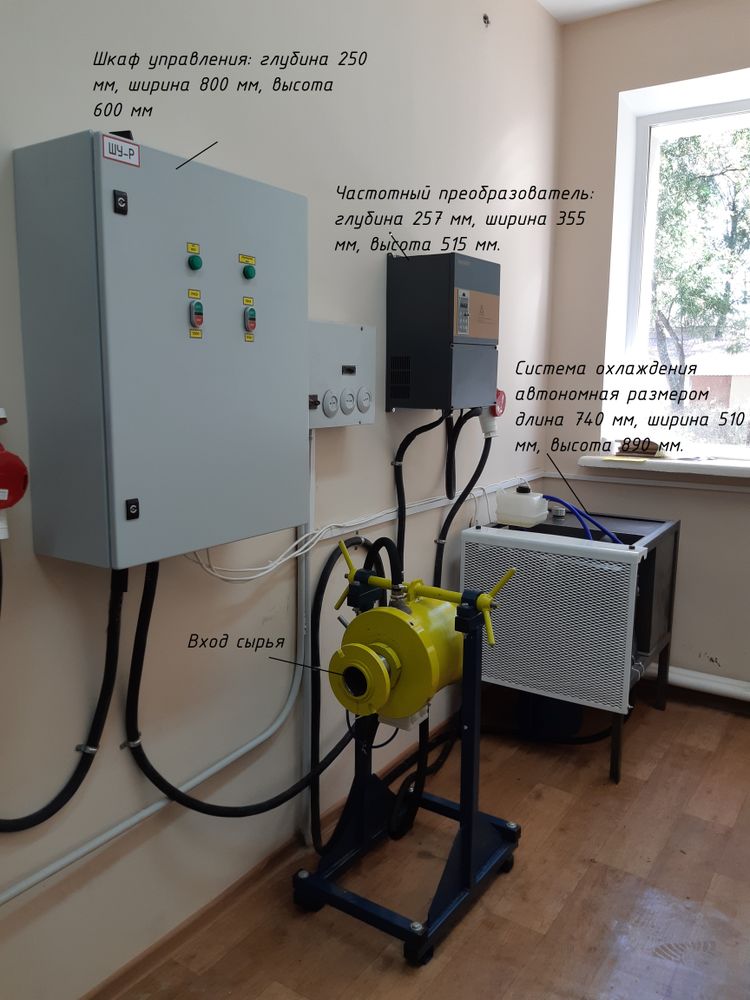

В комплект входит:
1.Програмирумый щит управления с преобразователем частоты.
2.Система охлаждения.
Компактные размеры, небольшой вес, типовые фланцевые соединения, обеспечивают расширенные возможности размещения «АВС» в технологической линии. В основном агрегате  нет валов, редукторов и пр. узлов, что гарантирует долгосрочную работу и простоту в обслуживании.

   Рабочая зона аппарата – это труба диаметром 70-150 мм, установленная в расточке индуктора, генерирует вращающееся электромагнитное поле.
   В рабочей зоне размещаются ферромагнитные частицы, которые под воздействием электромагнитного поля вращаются вокруг своей наименьшей оси со скоростью, близкой к скорости вращения магнитного поля, одновременно перемещаются по рабочей зоне.     Таким образом, каждая ферромагнитная частица является своеобразной мешалкой которая приводит к быстрому перемешиванию и диспергированию компонентов.
В жидкой среде за счет создания рабочими телами зон сжатия и разряжения возникает эффект кавитации.
Кроме того рабочие тела являются проводниками электромагнитного поля в обрабатываемой среде.
   Установка предназначена для активации, измельчения и перемешивания углеводородного сырья, растительного сырья, растворителей, красок, сыпучих материалов а так же обработка бытовых и промышленных сточных вод.
Характеристики данной установки:
   Тип установки: проточного действия;
Управление: Автоматический режим при дистанционном пуске и остановке через панель шкафа электрического управления (ШУ);
Производительность: Зависит от физико-механических свойств материала и уточняется по результатам эксперимента;

                                   МОДЕЛИ «АВС» ВЫПУСКАЕМЫЕ КОМПАНИЕЙ ООО «АППАРАТ-НН»

Каждая установка АВС дополнительно комплектуется системой охлаждения, от 1,5 кВт/ч. Мощность системы охлаждения рассчитывается соответственно мощности и температуры обрабатываемого вещества. Также возможен вариант использования вырабатываемого АВС тепла для производственных нужд технологической линии.
Используемый теплоноситель - трансформаторное масло, при необходимости-фреон.
    Установка
   Выдаваемая
     мощность
       кВт/ч

   Потребляемая      мощность
        кВт/ч


      Проходной
       диаметр
     рабочей зоны
            /мм /

      Длина
  рабочей зоны
      / мм /

 Габариты основного
     агрегата   / мм /

 диаметр          длина
АВС5,5.55.220
           5,5
      2,79
           55
      220
   273                  850
АВС7,5.88.125
           7,5
      3,81
           88
      125
   325                  550
АВС7,5.55.285
           7,5
      3,81
           55
      285
   273                  900
АВС9.55.310
            9
      4,54
           55
      310
   273                  920
АВС11.55.345
           11
      5,59
           55
      345
   273                  955
АВС11.107.130
           11
      5,59
          107
      130
   325                  620
АВС13.55.400
           13
      6,61
           55
       40
   273                 1010
АВС15.55.440
           15
      7,62
           55
      440
   273                 1050
АВС15.115.130
           15
      7,62
          120
      125
   377                  650
АВС18,5.55.485
          18,5
       9,4
           55
      485
   273                 1090
АВС18,5.120.145
          18,5
       9,4
          120
      145
   377                  670
АВС22.
           22
      12,9
          135
      124
   420                  670
АВС2х7,5.88.250
     7,5 или 15
   3,81или7,62
           88
      125х2
   325                 1000
АВС2х11.107.260
      11 или 22
   5,59или11,2
          107
      130х2
   325                 1190
АВС2х15.120.250
       15или30
   7,6 или 15,2
          120
      125х2
   325                 1250
АВС2х18,5.120.290
      18,5или 37
   9,4или18,8
          120
      145х2
   377                 1290
АВС2х22.135.248
       22или44
   12,9или 26
          135
      124х2
   420                 1290
